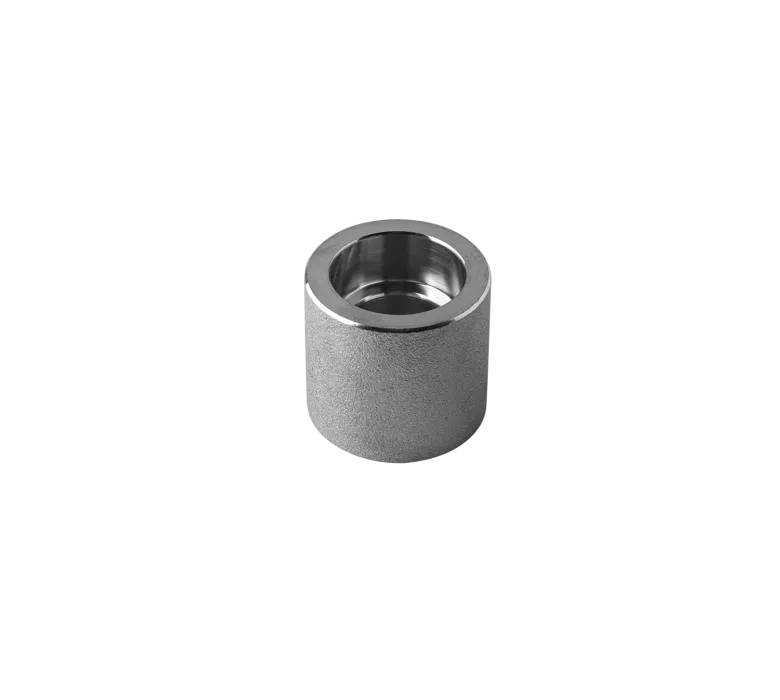

Manicotto ASME B16.11 A182 3000# SW

AISI disponibili: F304/304L F316/316L
Disponibilità: Disponibili su richiesta.
Normativa: ASME B16,11

Per visualizzare la tabella completa, scarica la scheda tecnica.

G	B (mm)	D (mm)	C-AVG (mm)	C-MIN (mm)	J (mm)	F (mm)
1/8″	11.2	7.6	3.18	3.18	9.5	16.0
	10.8	6.1
1/4″	14.6	10.0	3.78	3.30	9.5	16.0
	14.2	8.5
3/8″	18.0	13.3	4.01	3.50	9.5	17.5
	17.6	11.8
1/2″	22.2	16.6	4.67	4.09	9.5	22.5
	21.8	15.0
3/4″	27.6	21.7	4.90	4.27	12.5	24.0
	27.2	20.2
1″	34.3	27.4	5.69	4.98	12.5	28.5
	33.9	25.9
1″1/4	43.1	35.8	6.07	5.28	12.5	30.0
	42.7	34.3
1″1/2	49.2	41.6	6.35	5.54	12.5	32.0
	48.8	40.1
2″	61.7	53.3	6.93	6.04	16.0	41.0
	61.2	51.7
2″1/2	74.4	64.2	8.76	7.67	16.0	43.0
	73.9	61.2
3″	90.3	79.4	9.52	8.30	16.0	44.5
	89.8	76.4
4″	115.7	103.8	10.69	9.35	19.0	48.0
	115.2	100.7

AISI disponibili: F304/304L F316/316L
Disponibilità: Disponibili su richiesta.
Normativa: ASME B16,11

Richiedi Preventivo
