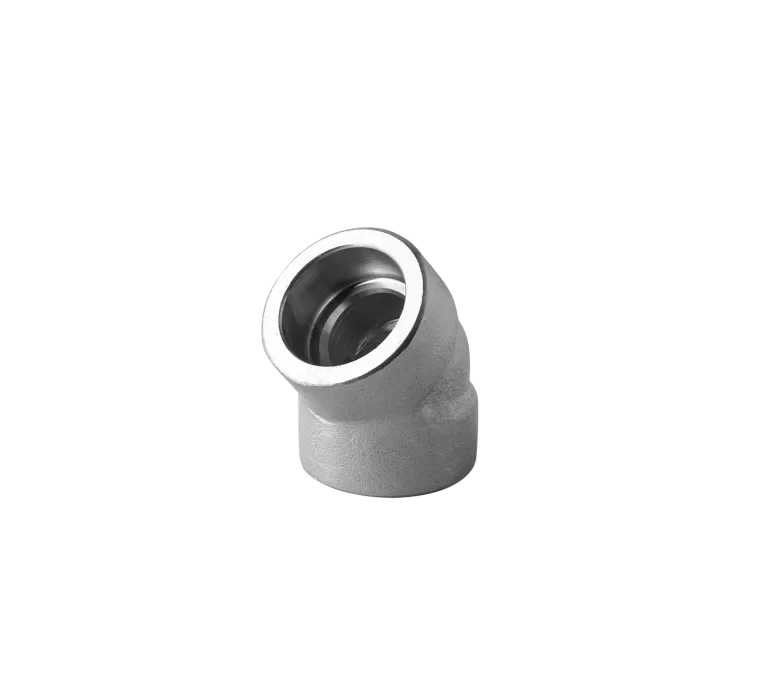

Gomito 45° ASME B16.11 A182 3000# SW
AISI disponibili: F304/304L – F316/316L
Disponibilità: Disponibili su richiesta.
Normativa: ASME B16,11
Misure
Per visualizzare la tabella completa, scarica la scheda tecnica.
MISURA B (mm) D (mm) C-AVG (mm) C-MIN (mm) G (mm) J (mm) A (mm) 1/8″ 11.2 7.6 3.18 3.18 2.41 9.5 8.0 10.8 6.1 1/4″ 14.6 10.0 3.78 3.30 3.02 9.5 8.0 14.2 8.5 3/8″ 18.0 13.3 4.01 3.50 3.20 9.5 8.0 17.6 11.8 1/2″ 22.2 16.6 4.67 4.09 3.73 9.5 11.0 21.8 15.0 3/4″ 27.6 21.7 4.90 4.27 3.91 12.5 13.0 27.2 20.2 1″ 34.3 27.4 5.69 4.98 4.55 12.5 14.0 33.9 25.9 1″1/4 43.1 35.8 6.07 5.28 4.85 12.5 17.5 42.7 34.3 1″1/2 49.2 41.6 6.35 5.54
