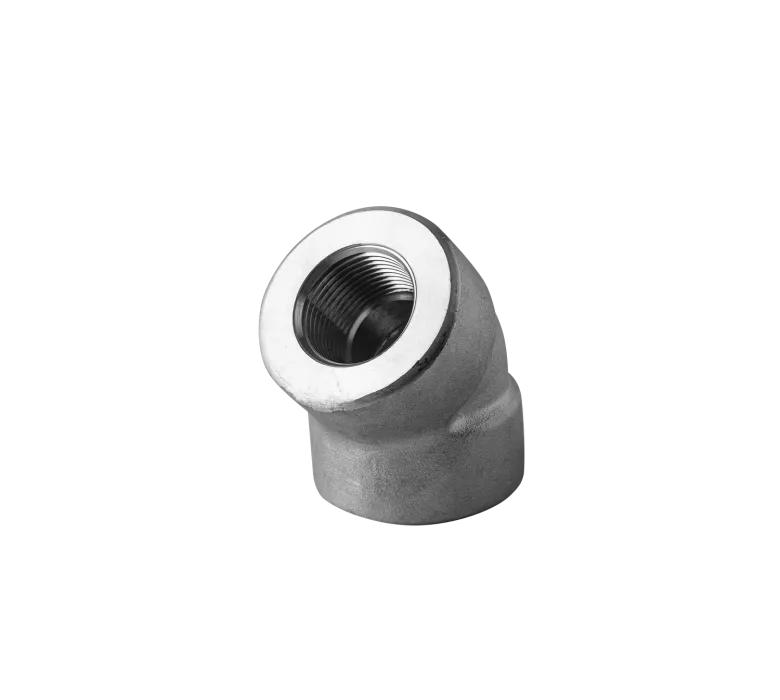

Gomito 45° ASME B16.11 A182 3000# NPT
AISI disponibili: F304/304L – F316/316L
Disponibilità: Disponibili su richiesta.
Normativa: ASME B16,11
Misure
Per visualizzare la tabella completa, scarica la scheda tecnica.
G C (mm) H (mm) T (mm) L2 (mm) 1/8″ 17 22 3.18 6.7 1/4″ 19 25 3.30 10.2 3/8″ 22 33 3.51 10.4 1/2″ 25 38 4.09 13.6 3/4″ 28 46 4.32 13.9 1″ 33 56 4.98 17.3 1″1/4 35 62 5.28 18.0 1″1/2 43 75 5.56 18.4 2″ 44 84 7.14 19.2 2″1/2 52 102 7.65 28.9 3″ 64 121 8.84 30.5 4″ 79 152 11.18 33.0
