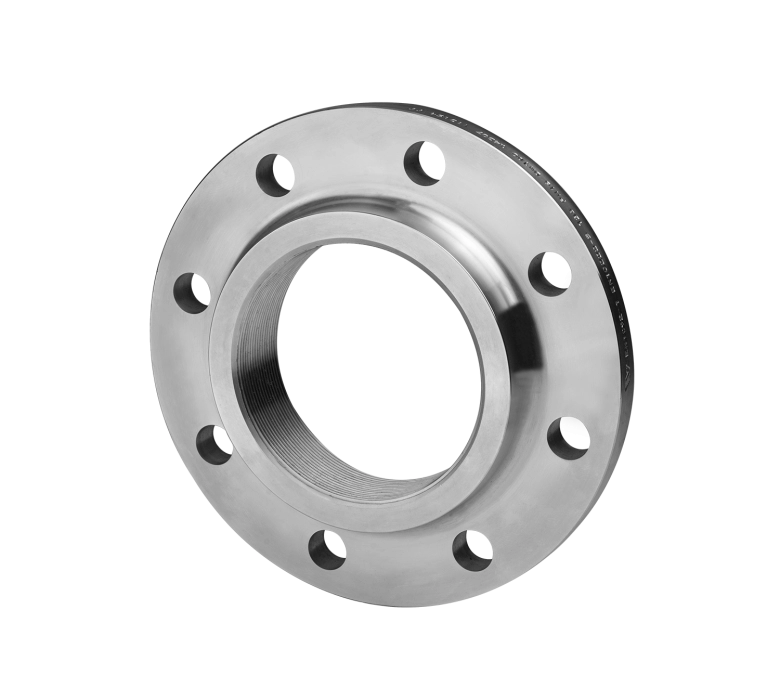

Flangia ASTM A182 EN 1092-1 13B PN 6
Ricavato da: forgiato
AISI disponibili: 1.4301/1.4307/304/304L – 1.4401/1.4404/316/316L
Disponibilità: Disponibili su richiesta.
Normativa: EN 1092-1 13B
Misure
Per visualizzare la tabella completa, scarica la scheda tecnica.
DN D (mm) K (mm) B (mm) H (mm) Nr. Fori F (mm) H1 (mm) B1 d1 (mm) 10 75 50 12 11 4 2 20 3/8″ 35 15 80 55 12 12 4 2 20 1/2″ 40 20 90 65 14 14 4 2 24 3/4″ 50 25 100 75 14 14 4 2 24 1″ 60 32 120 90 14 14 4 2 26 1″1/4 70 40 130 100 14 14 4 3 26 1″1/2 80 50 140 110 14 14 4 3 28 2″ 90 65 160 130 14 14 4 3 32 2″1/2 110 80 190 150 16 18 8 4 34 3″ 128 100 210 170 16 18 8 4 38 4″ 148 125 240 200 18 18 8 4 45 5″ 178 150 265 225 18 18 8 4 48 6″ 202 200 320 280 20 22 8 4 54 8″ 258 250 375 335 22 22 12 4 66 10″ 312 300 440 395 22 22 12 4 44 12″ 365 350 490 445 22 22 12 4 44 14″ 415 400 540 495 22 22 16 – – 16″ 465 450 595 550 22 22 16 – – 18″ 520 500 645 600 24 22 20 – – 20″ 570 600 755 705 30 26 20 5 – 24″ 670
